جي اتش دي-I

■ مبدأ نقل الحركة
تم اختراع ناقل الحركة التوافقي من قبل المخترع الأمريكي CWMusser في عام 1955. وهو نوع جديد من ناقل الحركة الذي يستخدم التشوه المرن للعضو العامل المرن في الحركة أو نقل الطاقة. إنه يخترق ناقل الحركة الميكانيكي باستخدام أعضاء صلبة. يستخدم نموذج الآلية عضوًا مرنًا لتحقيق ناقل الحركة الميكانيكي، مما يؤدي إلى مجموعة من الميزات الخاصة التي يصعب تحقيقها مع ناقلات الحركة الأخرى. إن عملية تشوه العضو المرن الوسيط هي في الأساس عملية توافقية متماثلة.

■ تقليل مكونات محرك التوافقي

■ مبدأ نقل التروس التوافقي
مبدأ تقليل التروس التوافقية GIGAGER هو استخدام الحركة النسبية للخط المرن والخط الدائري ومولد الموجة، وبشكل أساسي التشوه المرن الذي يمكن التحكم فيه للخط المرن لتحقيق الحركة ونقل الطاقة. تدور الكاميرا البيضاوية في مولد الموجة في العجلة المرنة لتشويه الخط المرن. عندما تدخل أسنان Flexspline وأسنان المفتاح الدائري وتتشابك مع بعضها البعض والتي تكون في نهايات المحور الطويل للكامة الإهليلجية لمولد الموجة، يتم فصل أسنان Flexspline الموجودة في نهايات المحور القصير عن أسنان العجلة الفولاذية. بالنسبة للأسنان الواقعة بين المحور الطويل والمحور القصير لمولد الموجة، فإن الحالة شبه المندمجة التي تدخل التعشيق تدريجيًا على طول أقسام مختلفة من مرحلتي الخط المرن والخط الدائري تسمى عضًا. وهو في حالة انسحاب تدريجي من الارتباط وهو ما يسمى فك الارتباط. عندما يدور مولد الموجة بشكل مستمر، يتشوه الخط المرن باستمرار، بحيث تتغير أسنان العجلتين باستمرار حالات عملها الأصلية أثناء الحركات الأربع للتشابك والعض والاشتباك وفك الارتباط، مما يؤدي إلى توليد حركة أسنان مذهلة وتحقيق نقل الحركة من مولد الموجة إلى الخط المرن.

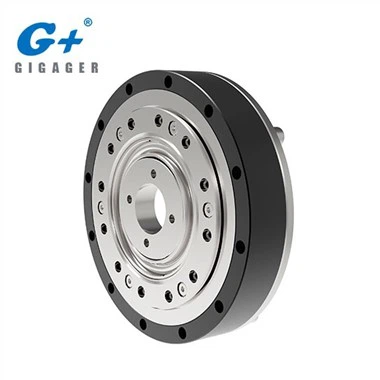

وصف منتجات GHD-I

الخط المرن عبارة عن هيكل مجوف رفيع للغاية وتصميم رفيع للغاية ويوفر مساحة أكبر. مجهزة بمحامل أسطوانية متقاطعة عالية الدقة وعالية الصلابة.

سمات

●نوع رفيع للغاية - هيكل مجوف

● تصميم مدمج وبسيط

● محامل متقاطعة عالية الصلابة

● قدرة عزم دوران عالية

●الإدخال والإخراج بشكل محوري

● دقة تحديد المواقع عالية للغاية

● التكرار للغاية

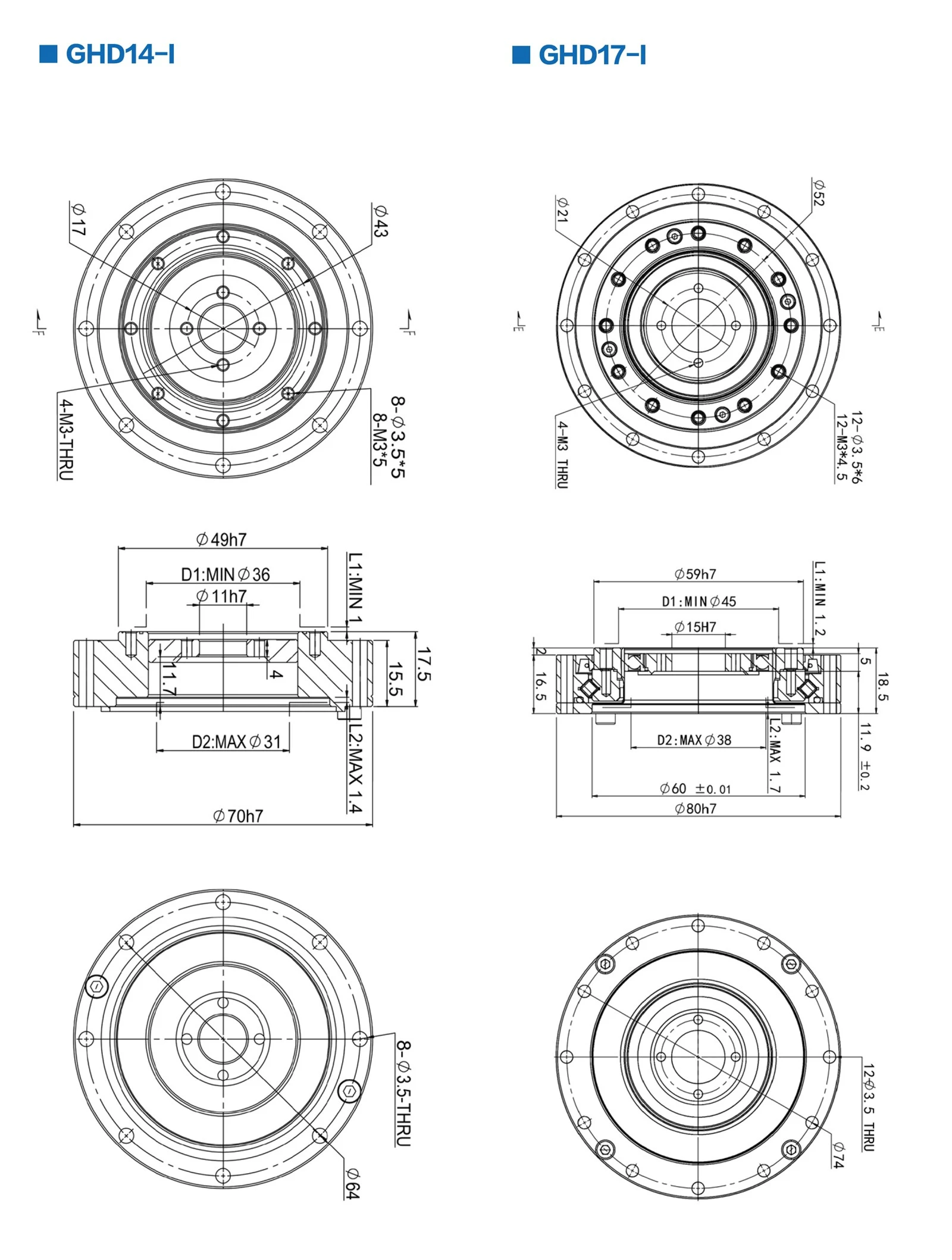

جي اتش دي 14-I

جي اتش دي 17-I

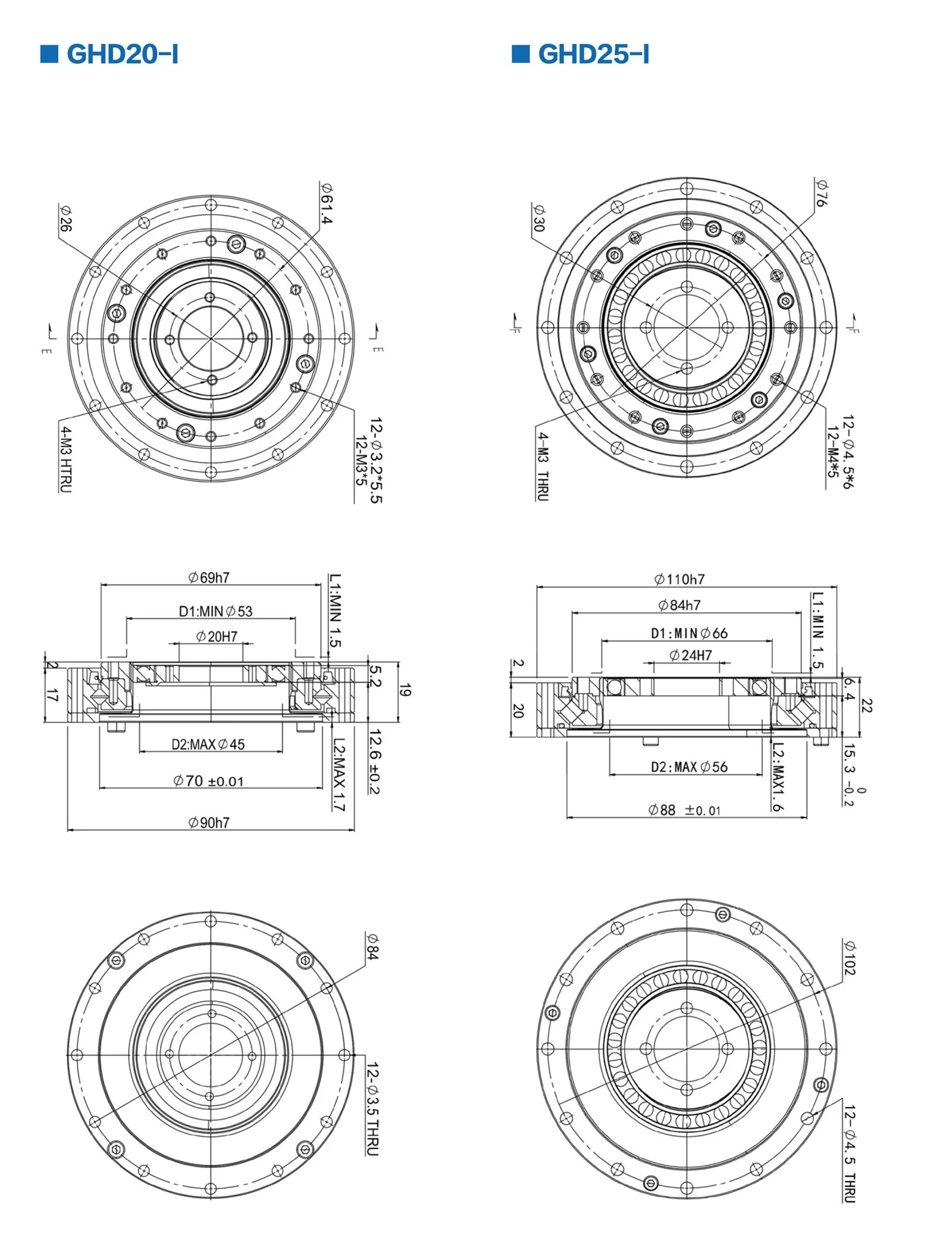

جي اتش دي 20-I

جي اتش دي 25-I

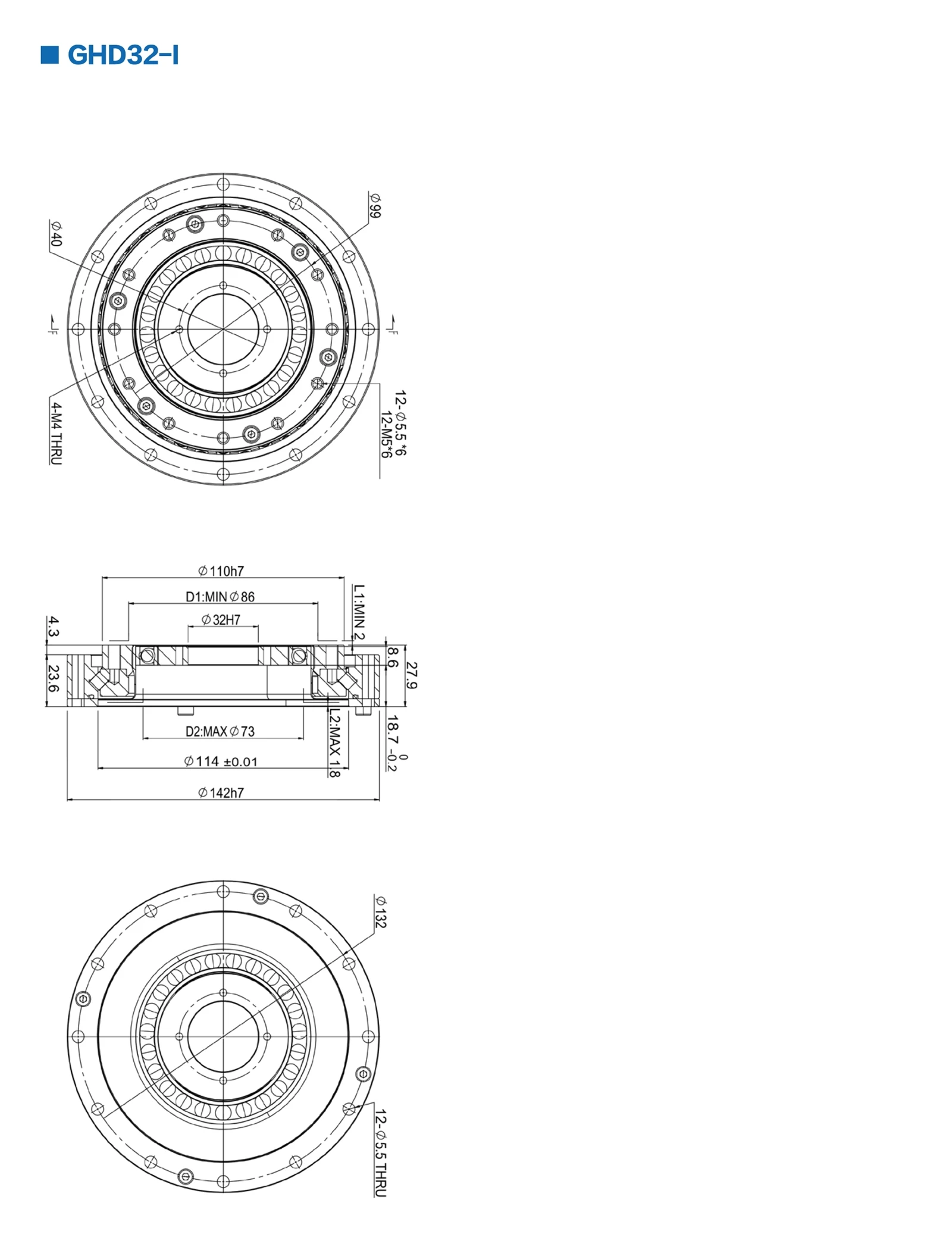

جي اتش دي 32-I
