النظام المنسق عالميًا-S

■ مبدأ نقل الحركة
تم اختراع ناقل الحركة التوافقي من قبل المخترع الأمريكي CWMusser في عام 1955. وهو نوع جديد من ناقل الحركة الذي يستخدم التشوه المرن للعضو العامل المرن في الحركة أو نقل الطاقة. إنه يخترق ناقل الحركة الميكانيكي باستخدام أعضاء صلبة. يستخدم نموذج الآلية عضوًا مرنًا لتحقيق ناقل الحركة الميكانيكي، مما يؤدي إلى مجموعة من الميزات الخاصة التي يصعب تحقيقها مع ناقلات الحركة الأخرى. إن عملية تشوه العضو المرن الوسيط هي في الأساس عملية توافقية متماثلة.

■ تقليل مكونات محرك التوافقي

■ مبدأ نقل التروس التوافقي
مبدأ تقليل التروس التوافقية GIGAGER هو استخدام الحركة النسبية للخط المرن والخط الدائري ومولد الموجة، وبشكل أساسي التشوه المرن الذي يمكن التحكم فيه للخط المرن لتحقيق الحركة ونقل الطاقة. تدور الكاميرا البيضاوية في مولد الموجة في العجلة المرنة لتشويه الخط المرن. عندما تدخل أسنان Flexspline وأسنان المفتاح الدائري وتتشابك مع بعضها البعض والتي تكون في نهايات المحور الطويل للكامة الإهليلجية لمولد الموجة، يتم فصل أسنان Flexspline الموجودة في نهايات المحور القصير عن أسنان العجلة الفولاذية. بالنسبة للأسنان الواقعة بين المحور الطويل والمحور القصير لمولد الموجة، فإن الحالة شبه المندمجة التي تدخل التعشيق تدريجيًا على طول أقسام مختلفة من مرحلتي الخط المرن والخط الدائري تسمى العض. وهو في حالة انسحاب تدريجي من الارتباط، وهو ما يسمى فك الارتباط. عندما يدور مولد الموجة بشكل مستمر، يتشوه الخط المرن باستمرار، بحيث تتغير أسنان العجلتين باستمرار حالات عملها الأصلية أثناء الحركات الأربع للتشابك والعض والاشتباك وفك الارتباط، مما يؤدي إلى توليد حركة أسنان مذهلة وتحقيق نقل الحركة من مولد الموجة إلى الخط المرن.

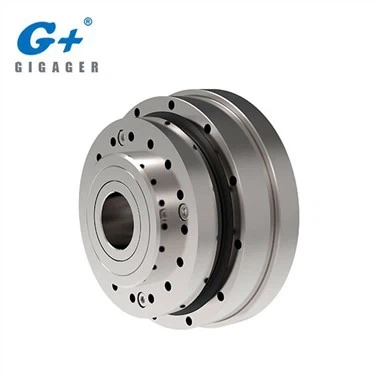

وصف منتجات GHS-S

الخط المرن عبارة عن هيكل تشفيه مجوف، وهيكل مدمج، ووصلة عمود الإدخال، وهو متاح لمجموعة متنوعة من أنماط الإدخال

سمات:

● متاح لمجموعة متنوعة من أنماط الإدخال

● تصميم مضغوط وبسيط

● صفر رد فعل عنيف

● الإدخال والإخراج بشكل محوري

● تحديد المواقع عالية للغاية والتكرار

النظام المنسق عالمياً للتصنيف 14-S

النظام المنسق عالمياً للتصنيف 17-S

النظام المنسق عالمياً للتصنيف 20-S

النظام المنسق عالمياً للتصنيف 25-S

النظام المنسق عالمياً للتصنيف 32-S
