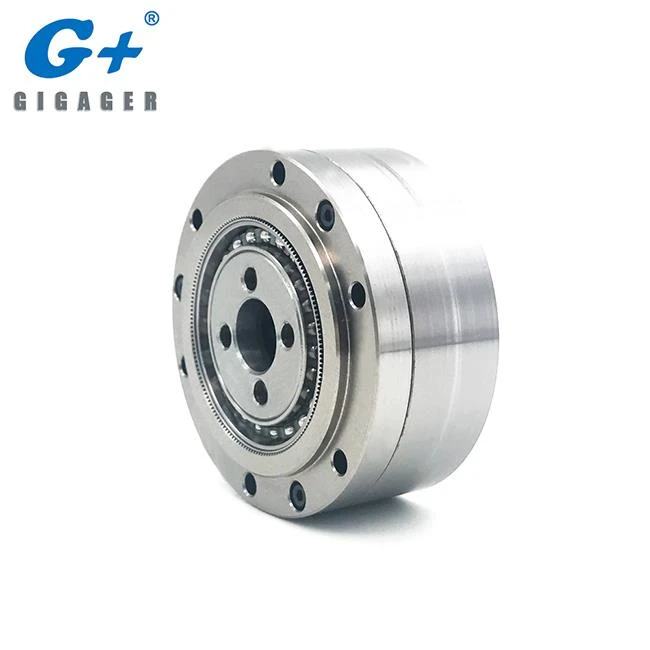

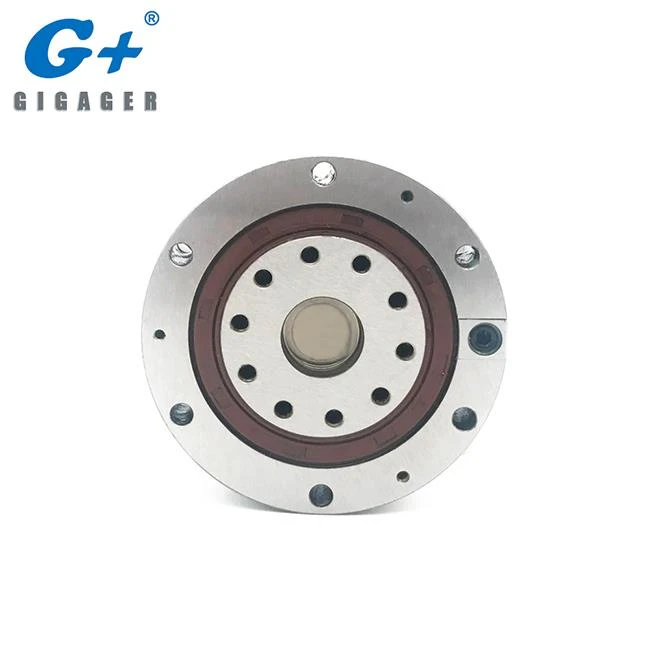

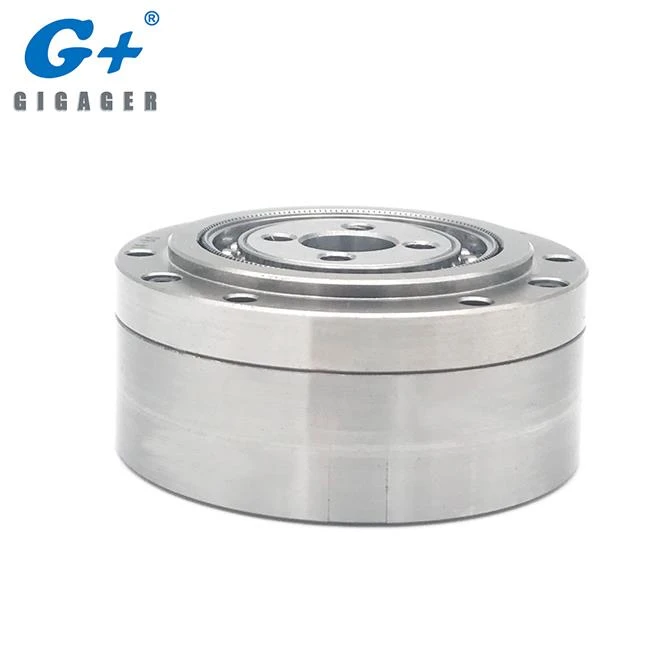

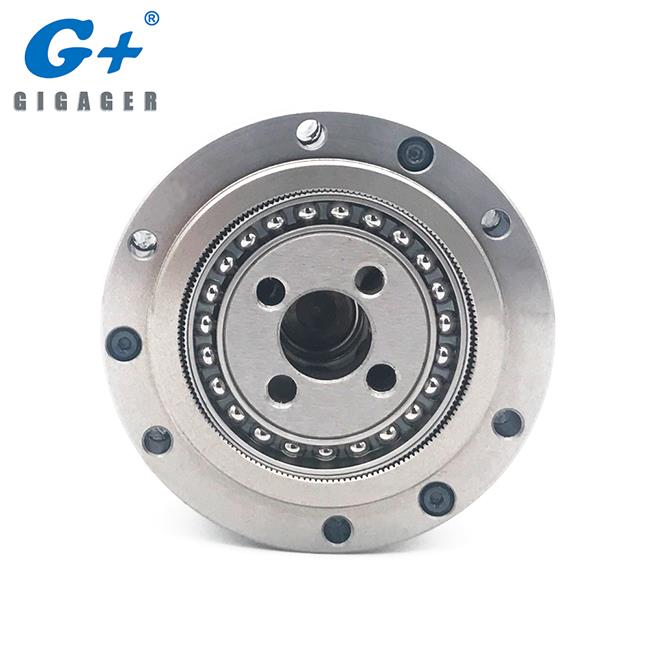

محرك علبة التروس المتناسق

GIGAGER نموذج علبة التروس المتطورة سلسلة CSD هي نوع من سلسلة توافقية عالية الدقة مع فتحة مركزية. رقم الموديل هو CSD-14 / CSD -17 / CSD -20. لدينا وفرة من الخبرة في تصنيع علبة التروس التوافقية مع المعدات والتكنولوجيا المتقدمة. نحن نقدم مجموعة واسعة من مخفض السرعة لمشاريع تخفيض السرعة.

1. ما هي ميزات المنتج الخاصة بـ GIGAGER Harmonic Gearbox Drive؟

• أداء التكلفة العالية

• كفاءة عالية

• انخفاض رد فعل عنيف للنغمة الكاملة

• صلابة عالية من شريحة المرن

2. CSD هولو سلسلة هارمونيك محرك

لمزيد من سلاسل SHF ، CSF ، SHD ، يرجى الاطلاع على الكتالوج المرفق. (قم بتنزيل ملف PDF في هذه الصفحة)

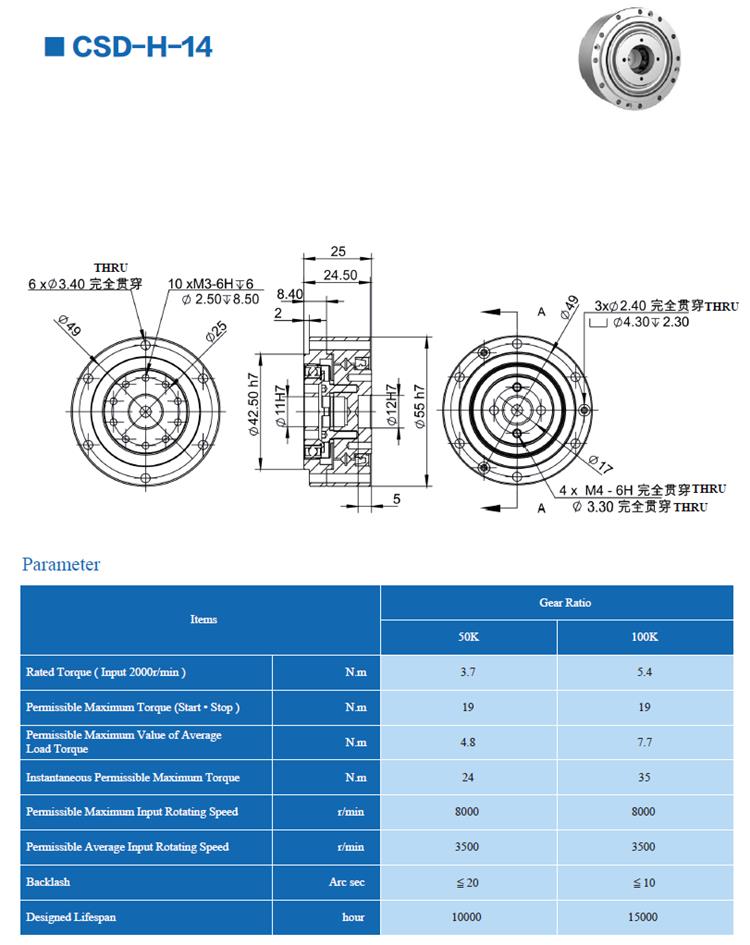

الموديل: CSD-H-14

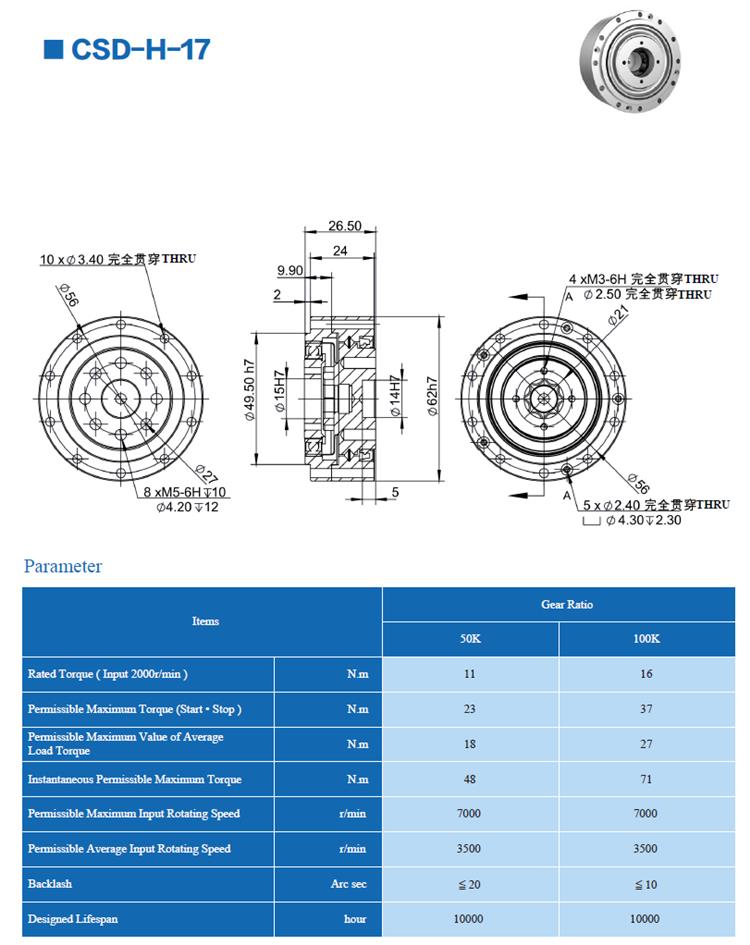

الموديل: CSD-H-17

الموديل: CSD-H-20

3. جزء من عملاء GIGAGER:

4. المعلومات ذات الصلة

لماذا روبوتات صناعية عالية الدقة تقوم بتركيب مخفضات توافقية؟

في الروبوتات الصناعية ، لا يمكن الاستغناء عن مخفضات التوافقيات. لماذا ا؟ هذا هو أيضا الحديث عن مزاياها. بعد ذلك ، تلخيص الشركات المصنعة لخفض التوافقيات خصائص محرك التوافقيات لمشاركتها مع الجميع.

(1) نسبة سرعة الإرسال الكبيرة

تتراوح سرعة سرعة نقل التروس التوافقي أحادية المرحلة من 70 إلى 320 ، ويمكن أن تصل إلى 1000 في بعض الأجهزة ، ويمكن أن تصل نسبة سرعة الإرسال متعددة المراحل إلى أكثر من 30،000. يمكن استخدامه ليس فقط للتباطؤ ولكن أيضا لزيادة السرعة.

(2) قدرة تحميل عالية

ويرجع ذلك إلى أن عدد التروس التي تعمل في ناقل الحركة الترافقي كبير في نفس الوقت ، كما أن عدد التروس الخاصة بنقل الموجات المزدوجة يتزامن في وقت واحد إلى أكثر من 30٪ من إجمالي عدد التروس ، وتبدي العجلة المرنة مادة عالية القوة ، والعتاد في اتصال السطح مع العتاد.

(3) دقة عالية الإرسال

عدد التروس المتشابك في نفس الوقت في ناقل التروس التوافقي كبير ، ويتم حساب متوسط الخطأ ، أي أن التضفير متعدد الأسنان له تأثير تعويض متبادل على الخطأ ، لذلك تكون دقة الإرسال عالية. في حالة نفس درجة دقة الترس ، يكون خطأ الإرسال هو حوالي 1/4 فقط من ناقل التروس العادي. في نفس الوقت ، يمكن استخدام نصف قطر مولد الموجة لزيادة تشوه العجلة المرنة بحيث تكون ردة الفعل صغيرة ، ويمكن حتى ربط ردة الفعل العكسية. لذلك ، فإن مخفض التروس التوافقي له حركة حرة صغيرة وهو مناسب للدوران العكسي.

(4) كفاءة نقل عالية وحركة سلسة

بسبب الحركة الشعاعية الموحدة لأسنان العجلة المرن أثناء عملية النقل ، حتى لو كانت سرعة الإدخال عالية ، فإن سرعة الانزلاق النسبية لأسنان الترس منخفضة للغاية (لذا فإن النسبة المئوية لنقل ناقل الحركة العادي) - أسنان العتاد صغيرة والكفاءة عالية (تصل إلى 69٪ ~ 96٪). علاوة على ذلك ، بسبب المشاركة والعض ، يشارك جانبا المعدات في العمل ، لذلك لا توجد ظاهرة تأثير والحركة مستقرة.

(5) بنية بسيطة ، أجزاء قليلة ، سهلة التركيب

هناك ثلاثة مكونات أساسية فقط ، وأعمدة الإدخال والإخراج محورية ، لذا فإن البنية بسيطة وسهلة التركيب.

(6) حجم صغير وخفيف الوزن

بالمقارنة مع المخفض العام ، عندما يكون عزم الدوران الناتج هو نفسه ، يمكن تقليل حجم المخفض التوافقي بمقدار 2/3 ويمكن تقليل الوزن بمقدار 1/2.

(7) يمكن أن تنقل الحركة إلى الفضاء الضيق

من خلال الاستفادة من الطبيعة المرنة للعجلة المرنة ، فإن هذه الميزة القيّمة لعجلة الدفع لا تضاهتها محركات أخرى موجودة.

طالما أن العديد من المزايا للمخفض التوافقي يمكن تطبيقها على الروبوتات الصناعية عالية الدقة. إذا كان لديك أي طلب على محرك الأقراص التوافقي هذا ، فيُرجى الاتصال بشركة GIGAGER المتزامنة للمخفضات التفاضلية.
