هذا هو نموذج الجوف الروتاري الجدول رقم GSN60-05K-SV مع حجم الجدول 60MM والعتاد نسبة 1: 5 لمحرك سيرفو. كما يطلق GIGAGER Hollow Rotary Table على مرحلة الجوف الدوارة المصممة خصيصًا لعلبة التروس للمحرك المؤازر لتطبيقات التحكم في الحركة. إنها تستفيد استفادة كاملة من مرونة المحرك المؤازر ، مما يمنح المصممين حرية أكبر في تصميم الآلية.

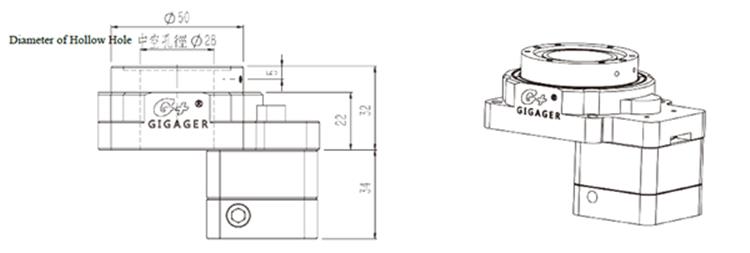

1. مواصفات نموذج GSN60-05K-SV

معامل
نوع المحرك	العلامة التجارية 50-100W SV موتور
وإذ تضع منصة دوارة	وإذ تضع عبر الأسطوانة
المسموح بها عزم الدوران	نانومتر	5.2
السرعة المسموح بها	دورة في الدقيقة	300 （سطح الطاولة）
نسبة والعتاد	1: 5
لحظة من الجمود	kg.m2	3507 × 10-7
الحمولة المحورية المسموح بها	N	250
لحظة مسموح بها من الحمل الجمود	نانومتر	5
دقة تحديد الموقع	دقيقة	1
التكرار	ثانية	± 5 (0.001 درجة)
منصة التسطيح	مم	± 0.005
منصة متحدة المركز	مم	± 0.01
حماية الدخول	IP	40
عمر الدقة	H	15000
وزن	كلغ	1

معلمة المحرك
علامة تجارية	الشفرة	نموذج
فوجي	F	GYS 500/101
ميتسوبيشي	M	HF-KFS-13
باناسونيك	P	MSMD-5AZ / 01G
SANYO	S	Q1AA04010D
YASKAWA	Y	SGMAH-01
شرقي	O	DX010
دلتا	تي	ECMA-C30401

2. ما هو الجدول الدوارة الجوف؟

3. ما هي ميزات المنتج من نوع SV الجدول الدوارة الجوف؟

• الجدول المنفصل يجعل التصميم أكثر حرية

• جدول إخراج أجوف القطر الكبير

• دقة عالية لتحديد المواقع ≦ 1

• إخراج عزم عالية

• مرونة عالية في اختيار محرك سيرفو

• أداء التكلفة العالية

• بديل مثالي لمحرك DD ومُؤشر كام

4. تكوين النظام من نوع SV الجدول الدوارة الجوف

5. كم عدد النماذج المتوفرة؟

6. كيفية تحقيق ل أكبر نسبة الانتاج والعتاد؟

مزيج من طاولة دوارة مجوفة مع مخفض كوكبي

مزيج من طاولة دوارة مجوفة مع مخفض زاوية قائمة

7. ما نوع الجهاز الذي يمكنه استخدام المحرك الدوار الروتاري؟

يمكن تطبيق جدول الجوف الدوارة للعديد من التطبيقات مثل جهاز الفهرسة CNC ، المرحلة الدوارة ، الرادار العسكري ، آلة الوسم بالليزر ، اختبار الجيروسكوب ، اختبار استشعار الجاذبية ، اختبار البوصلة الإلكترونية للهاتف المحمول وغيرها من المنتجات الإلكترونية الدقيقة. كما يمكن استخدامه لمفاصل الذراع الآلية ، خط إنتاج الأتمتة ، جهاز الإختبار ، القطع بالليزر ، إلخ.

رابط فيديو تجريبي:

ا. تجريبي لاختبار الجيروسكوب https://youtu.be/PwKiObIMXRM

ب. العرض التوضيحي للمحور الرابع أو المحور الخامس https://youtu.be/L9gheXQ6zLc

لمزيد من الفيديو ، يرجى النقر على قناة GIGAGER Youtube: https://www.youtube.com/playlist؟list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

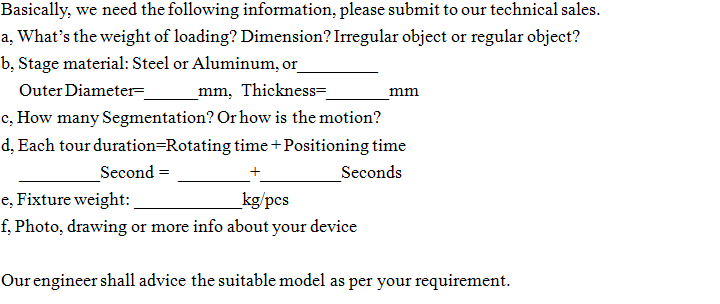

8. كيف يتم اختيار الموديل المناسب لجهازي؟

لمزيد من المعلومات عن اختيار طراز مشغل الجوف الدوارة ، يرجى الرجوع إلى صفحات اختيار النموذج في الكتالوج.

9. كيف يتم تركيب محرك سيرفو على طاولة دوارة مجوفة؟

يرجى الرجوع إلى الكتالوج أو الاتصال بمبيعاتنا الفنية.

10. لماذا تختار GIGAGER؟

11. التعليمات

12. المعرفة ذات الصلة

منصة الدوران المجوفة هي منتج ثوري جديد. تستخدم في مجموعة متنوعة من تطبيقات الحركة الدوارة. فهو يجمع بين كفاءة العمل العالية والدقة العالية والصلابة العالية والأداء العالي التكلفة. يتم تشغيل النظام الدوار المجوف بواسطة محرك لأتمتة تعديل الزاوية. الانتهاء من التروس الدودية أو التروس دون حدود على تعديل الزاوية. يضمن تصميم نقل الحركة الدقيق دقة عالية وقدرة تحمل كبيرة ؛ يتم توصيل المحرك خطوة وأجزاء النقل عن طريق اقتران مرنة عالية الجودة المستوردة للقضاء على الفضاء شكل الخطأ والقطع. مقياس الحلقة الخارجية للجدول الدائري هو حدسي ؛ الواجهة القياسية مريحة لنقل الإشارات ؛ يمكن ضبط التحكم اليدوي في عجلة اليد يدويًا. محرك سيرفو اختياري أو محرك السائر.

توفر مشغلات GIGAGER الجوفية الدورانية أسهل تركيب ممكن لتطبيقات الطاولة الدوارة. اعتمادا على طلبك ، يمكنك الاختيار بين الماكينات والمحركات السائر.

ميكانيكيا هم على استعداد لتركيب وتركيب الأقراص الدوارة لم تكن أسهل. في نفس الوقت ، ستحصل على الفوائد المعتادة لمحركات GIGAGER المتكاملة ، مما يجعل لعبة تركيب الأطفال الكهربائية.

• استكمال الروتاري المحرك

• خيارات السائر المدمجة أو محرك سيرفو منفصل

• من السهل نقطة نقر البرمجة

أنت موضع ترحيب للتحقيق.
