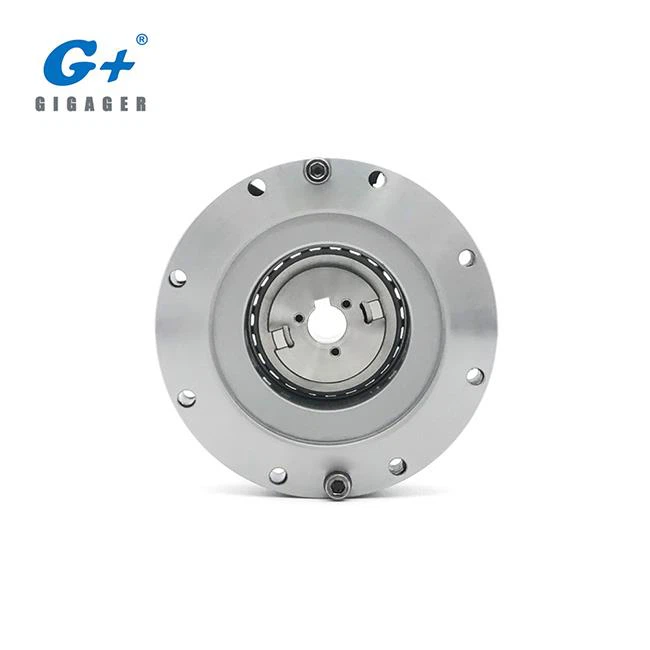

نموذج محرك توافقي SHF-14 / SHF-17 / SHF-20 / SHF-25 / SHF-32. GIGAGER توفر مجموعة واسعة من مخفض سرعة أداء التكلفة العالية للصين والعالم. بما أن GIGAGER تحافظ على التواصل المستمر مع الخبير والمشاريع من اليابان وتايوان ، فلدينا تراكم تقني عميق. محرك GIGAGER التوافقي هو البديل المثالي لميزانيتك المحدودة.

1. ما هي ميزات المنتج من GIGAGER Harmonic Gear Reducer؟

• قوة عالية من flexspline ، وعمر طويل

• قدرة عزم عالية

• رد فعل منخفض لاستيفاء متطلبات جهازك

• كفاءة عالية الانتاج

2. SHF قياسي سلسلة محرك التوافقي

سلسلة	نوع	المواصفات	نسبة والعتاد
SHF	اساسي	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

لمزيد من سلسلة CSF ، SHD ، CSD ، يرجى الرجوع إلى الكتالوج المرفق. (قم بتنزيل ملف PDF في هذه الصفحة)

الموديل: SHF-14

معامل

العناصر		نسبة والعتاد
العناصر		30K	50K	80K	100K
عزم الدوران المقدر (إدخال 2000r / min)	نانومتر	3.8	5.1	7.4	7.4
الحد الأقصى المسموح به للعزم (بدء التشغيل)	نانومتر	8.6	17	22	27
القيمة القصوى المسموح بها لمعدل تحميل عزم الدوران	نانومتر	7.8	6.6	10.5	10.5
الحد الأقصى المسموح به الفوري عزم الدوران	نانومتر	16	33	45	51
أقصى سرعة دوران للإدخال المسموح بها	دورة / دقيقة	8000	8000	8000	8000
مسموح متوسط سرعة الدوران	دورة / دقيقة	3500	3500	3500	3500
رد فعل عنيف	القوس ثانية	≦ 20	≦ 20	≦ 10	≦ 10
عمر تصميم	ساعة	10000	10000	15000	15000

الموديل: SHF-17

العناصر		نسبة والعتاد
العناصر		30K	50K	80K	100K
عزم الدوران المقدر (إدخال 2000r / min)	نانومتر	8.4	15.2	21	23
الحد الأقصى المسموح به للعزم (بدء التشغيل)	نانومتر	15.2	32	41	52
القيمة القصوى المسموح بها لمعدل تحميل عزم الدوران	نانومتر	11.5	25	26	38
الحد الأقصى المسموح به الفوري عزم الدوران	نانومتر	29	66	83	108
أقصى سرعة دوران للإدخال المسموح بها	دورة / دقيقة	7000	7000	7000	7000
مسموح متوسط سرعة الدوران	دورة / دقيقة	3500	3500	3500	3500
رد فعل عنيف	القوس ثانية	≦ 20	≦ 20	≦ 10	≦ 10
عمر تصميم	ساعة	10000	10000	15000	10000

الموديل: SHF-20

العناصر		نسبة والعتاد
العناصر		30K	50K	80K	100K	120K
عزم الدوران المقدر (إدخال 2000r / min)	نانومتر	14	24	32	38	38
الحد الأقصى المسموح به للعزم (بدء التشغيل)	نانومتر	26	53	70	78	83
القيمة القصوى المسموح بها لمعدل تحميل عزم الدوران	نانومتر	19	32	45	47	47
الحد الأقصى المسموح به الفوري عزم الدوران	نانومتر	48	93	121	140	140
أقصى سرعة دوران للإدخال المسموح بها	دورة / دقيقة	6000	6000	6000	6000	6000
مسموح متوسط سرعة الدوران	دورة / دقيقة	3500	3500	3500	3500	3500
رد فعل عنيف	القوس ثانية	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
عمر تصميم	ساعة	10000	10000	15000	15000	15000

الموديل: SHF-25

العناصر		نسبة والعتاد
العناصر		30K	50K	80K	100K	120K	160K
عزم الدوران المقدر (إدخال 2000r / min)	نانومتر	26	37	60	64	64	64
الحد الأقصى المسموح به للعزم (بدء التشغيل)	نانومتر	48	93	130	149	159	167
القيمة القصوى المسموح بها لمعدل تحميل عزم الدوران	نانومتر	36	52	83	103	103	103
الحد الأقصى المسموح به الفوري عزم الدوران	نانومتر	90	177	242	270	289	298
أقصى سرعة دوران للإدخال المسموح بها	دورة / دقيقة	5500	5500	5500	5500	5500	5500
مسموح متوسط سرعة الدوران	دورة / دقيقة	3500	3500	3500	3500	3500	3500
رد فعل عنيف	القوس ثانية	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
عمر تصميم	ساعة	10000	10000	15000	15000	15000	15000

الموديل: SHF-32

العناصر		نسبة والعتاد
العناصر		50K	80K	100K	120K
عزم الدوران المقدر (إدخال 2000r / min)	نانومتر	72	112	130	130
الحد الأقصى المسموح به للعزم (بدء التشغيل)	نانومتر	205	289	325	335
القيمة القصوى المسموح بها لمعدل تحميل عزم الدوران	نانومتر	103	159	208	205
الحد الأقصى المسموح به الفوري عزم الدوران	نانومتر	363	540	635	652
أقصى سرعة دوران للإدخال المسموح بها	دورة / دقيقة	4500	4500	4500	4500
مسموح متوسط سرعة الدوران	دورة / دقيقة	3500	3500	3500	3500
رد فعل عنيف	القوس ثانية	≦ 20	≦ 10	≦ 10	≦ 10
عمر تصميم	ساعة	10000	15000	15000	15000
