في خطوط التجميع والفحص والتصنيع والتعبئة الآلية، يعد تحقيق النقل المتقطع الدقيق والموثوق والفعال وتحديد موضع قطع العمل بين محطات متعددة أمرًا أساسيًا لتعزيز كفاءة وجودة الإنتاج. يعد مفهرس الكامة (المعروف أيضًا باسم مقسم الكامة) وجدول الفهرسة المجوف آليتين أساسيتين تؤديان هذه الوظيفة. نظرًا لمبادئها وخصائصها المختلفة، يتمتع كل منها بمزايا لا يمكن الاستغناء عنها في مجالات تطبيق محددة.
一,مفهرس الكامة (مقسم الكامة)

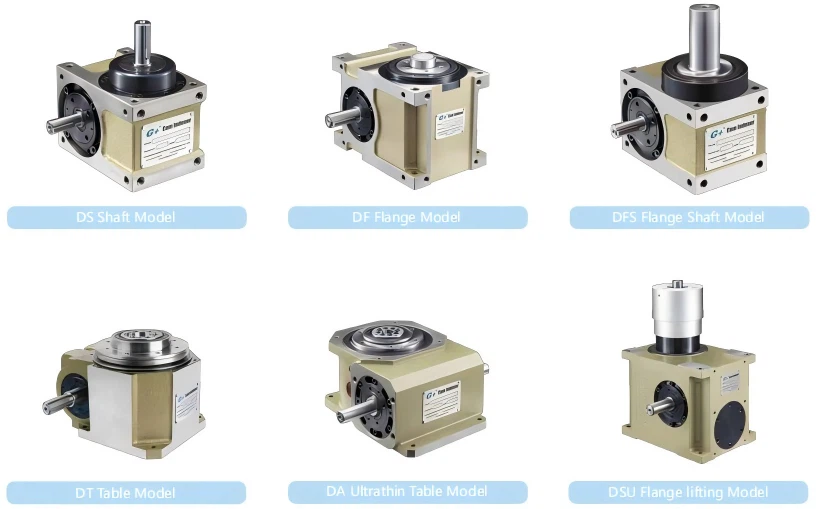

مفهرس الكامة عبارة عن آلية حركة متقطعة ميكانيكية بحتة. يكمن جوهرها في الشبكة المترافقة بين الكامة السطحية المنحنية الموجودة على عمود الإدخال وبكرات الدقة (التابعين) الموجودة على برج الإخراج.
مبدأ العمل: يقوم المحرك المؤازر أو المحرك القياسي بتشغيل الدوران المستمر لعمود الإدخال. يقوم منحنى ملف تعريف الكامة بدفع البكرات بالقوة، مما يحول المدخلات الدوارة المستمرة إلى دوران فهرسة متقطع (مؤشر -مؤشر -) لعمود الإخراج.

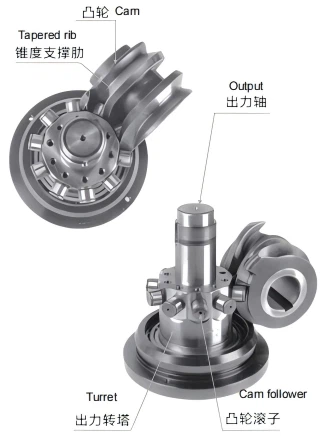

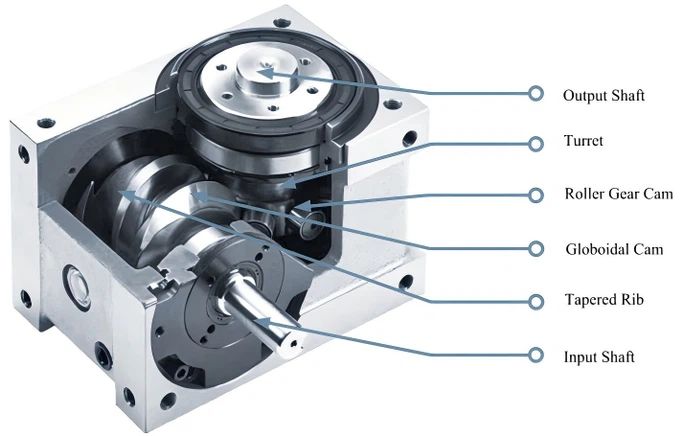

البناء الأساسي:
كاميرا السطح المنحني:تم حسابها وتصنيعها بدقة لضمان منحنيات الحركة السلسة (على سبيل المثال، جيب معدل، شبه منحرف معدل)، مما يتيح انتقالات تسارع سلسة وتقليل التأثير.
برج الأسطوانة:يتم توزيع محامل الإبر الدقيقة المتعددة بالتساوي، مما يجعل نقاط الاتصال المتعددة-مع الكاميرا، مما يوفر قدرة تحميل عالية وصلابة.
السكن:مصنوع من-حديد الزهر أو الفولاذ المصبوب عالي القوة، مما يضمن الصلابة الشاملة.
خصائص الحركة:يتم تحديد قانون الحركة (نسبة فترة المكوث-إلى-مؤشر الوقت، ومنحنى التسارع) بواسطة منحنى الحركة. وبمجرد تحديده، يصبح ثابتًا وغير قابل للتغيير. وتتميز فترة المكوث الخاصة به بقفل ميكانيكي ذاتي-، مما يسمح له بتحمل الأحمال الشعاعية/المحورية الكبيرة دون الحاجة إلى فرامل إضافية.
2، جوفاءالفهرسةالجدول (سيرفوالفهرسةطاولة)

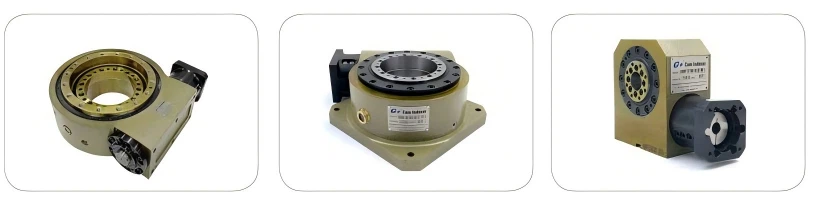

جدول الفهرسة المجوف عبارة عن جهاز فهرسة ميكاترونيكي وعالي الدقة. وهو في الأساس منتج معياري يدمج -محركًا مؤازرًا عالي العزم، ومخفض سرعة عالي الدقة-(عادةً محرك كوكبي أو توافقي)، وجهاز تشفير عالي الدقة-.
مبدأ العمل:تقوم وحدة التحكم المضيفة (PLC أو وحدة التحكم في الحركة) بإرسال أوامر النبض أو الاتصال إلى محرك المؤازرة، الذي يدفع -محرك المؤازرة المدمج إلى الدوران. يتم تضخيم عزم الدوران وتعزيز الدقة بواسطة مخفض السرعة، مما يؤدي في النهاية إلى دفع قرص الإخراج للدوران إلى الزاوية المحددة.
مبدأ العمل:تقوم وحدة التحكم المضيفة (PLC أو وحدة التحكم في الحركة) بإرسال أوامر النبض أو الاتصال إلى محرك المؤازرة، الذي يدفع -محرك المؤازرة المدمج إلى الدوران. يتم تضخيم عزم الدوران وتعزيز الدقة بواسطة مخفض السرعة، مما يؤدي في النهاية إلى دفع قرص الإخراج للدوران إلى الزاوية المحددة.
البناء الأساسي:
-مخفض سرعة عالي الدقة
مكون النقل الأساسي، يوفر نسبة تخفيض عالية لإخراج عزم الدوران العالي ورد فعل عنيف منخفض للغاية (حتى صفر رد فعل عنيف).
التشفير المطلق
يوفر تعليقات عالية الدقة- للتحكم في الحلقة-المغلقة، مما يضمن دقة تحديد المواقع.
هيكل رمح جوفاء
تتميز بفتحة مركزية كبيرة من خلال-، مما يسهل مرور الخطوط (الكابلات الهوائية والكهربائية وكابلات الرؤية) لإدارة الكابلات بشكل أنيق.
خصائص الحركة:قانون الحركة (الزاوية، والسرعة، والتسارع، والثبات-إلى-نسبة الوقت) قابل للبرمجة بالكامل، مما يوفر مرونة عالية للغاية. عندما يكون القفل ثابتًا، يعتمد القفل على قوة الإمساك الكهرومغناطيسية (الفرامل) للمحرك المؤازر.

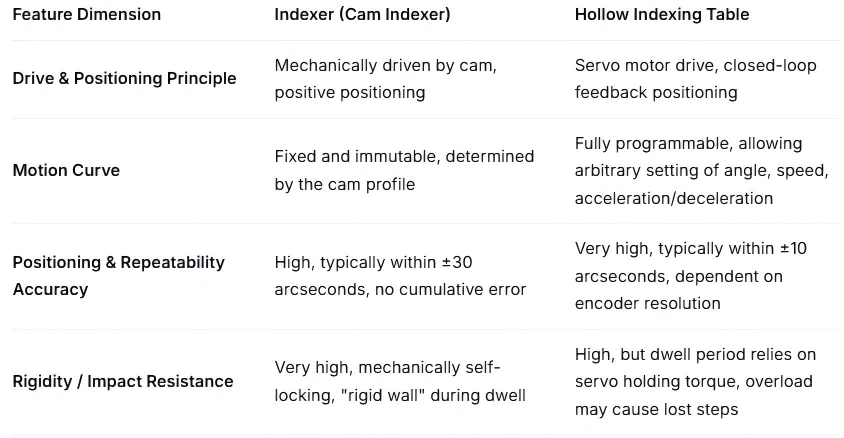

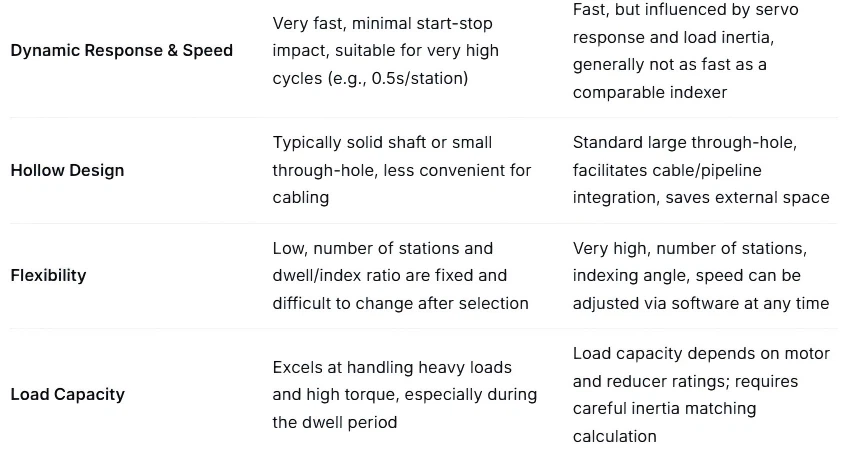

3، مقارنة الأداء الأساسي
4، دليل اختيار التطبيق
سيناريوهات لصالحكامالمفهرسات:
1.خطوط إنتاج دورة-عالية السرعة، ثقيلة-تحميل، ثابتة-
السيناريوهات:
آلات التجميع الدوارة متعددة المحطات؛ وحدات تغذية ختم عالية السرعة-؛ آلات تغطية أغطية الزجاجات؛
الأقراص الدوارة الكبيرة لمعالجة المواد
سبب:
إن استقرار المفهرس عند السرعات العالية، وموثوقية القفل الميكانيكي الذاتي-، والمقاومة القوية للصدمات، تجعله الخيار المفضل لمثل هذه الظروف. تتم مزامنة دورة الحركة الثابتة بسهولة مع دورات الخط الآلية.
2.التطبيقات ذات متطلبات الصلابة الصارمة
السيناريوهات:
الأقراص الدوارة التي تتضمن عمليات تصنيع مباشرة مثل الطحن أو الحفر أو التنصت.
سبب:
توجد قوى قطع كبيرة بين الأداة وقطعة العمل أثناء التشغيل الآلي. إن خاصية "الجدار الصلب" الخاصة بفترة سكون المُفهرس تقاوم بشكل فعال الاهتزاز والإزاحة الناتجة عن قوى القطع، مما يضمن دقة المعالجة.
3. البيئات أو الخطوط القاسية نسبيًا التي تتطلب موثوقية عالية للغاية
السيناريوهات:
بيئات المسبك والتزوير وتغليف المواد الغذائية مع اختلافات الزيت أو الغبار أو درجة الحرارة/الرطوبة.
سبب:
يوفر الهيكل الميكانيكي البحت قدرًا أكبر من التحمل للبيئات القاسية، ويحتوي على عدد أقل من نقاط الفشل المحتملة، ويوفر موثوقية تشغيلية عالية-على المدى الطويل.
سيناريوهات لصالح جوفاءالفهرسةالجداول
1.متعددة-متنوعة، صغيرة-إنتاج مرن
السيناريوهات:محطات فحص مع تغييرات متكررة في المنتج، ومحطات اختبار المنتج 3C، ومحطات التعبئة والتغليف المخصصة.
سبب:يمكن تغيير عدد المحطات وزوايا الفهرسة (على سبيل المثال، التقسيم غير المتساوي-) بسرعة عبر البرنامج دون استبدال أي مكونات ميكانيكية، مما يقلل بشكل كبير من وقت التغيير.
2.الحاجة إلى أنماط الحركة المعقدة أو تنسيق الرؤية
السيناريوهات:-فحص بصري عالي الدقة (على سبيل المثال، فحص المظهر بزاوية 360 درجة)، والنقش بالليزر، ومتابعة-التوزيع/اللحام.
سبب:يمكن الاتصال في الوقت الفعلي-بوحدة التحكم المضيفة لتحقيق وظائف "الكاميرا الإلكترونية"، مما يتيح مزامنة السرعة أو الموضع أثناء التدوير. يسهل الهيكل المجوف مرور كابلات الكاميرا أو خطوط رأس الليزر، مما يمنع تشابك الكابلات.
3.المساحة-معدات مقيدة تتطلب توجيهًا مركزيًا للكابل
السيناريوهات:نهاية الذراع الآلية-من-القابضات الدوارة للذراع، وأجهزة اختبار المحطات المتعددة- المدمجة.
سبب:يوفر العمود المجوف قناة مثالية للخطوط الهوائية والأسلاك الكهربائية والأنابيب المفرغة، مما يؤدي إلى مظهر نظيف للمعدات وتقليل التداخل والتآكل الناتج عن الكابلات المتحركة الخارجية.
4.متطلبات زاوية الفهرسة الخاصة أو غير القياسية-
السيناريوهات:تتطلب عددًا فرديًا من المحطات (على سبيل المثال، 5، 7) أو زوايا خاصة (على سبيل المثال، 15 درجة، 72 درجة).
سبب:لا حاجة لتخصيص كاميرات خاصة؛ يمكن تحقيق أي زاوية فهرسة من خلال إعدادات البرنامج، مما يوفر تكلفة التخصيص والوقت.
باختصار، تمثل مفهارس الكاميرا وجداول الفهرسة المجوفة، كمكونين أساسيين في مجال الأتمتة الدقيقة، الاتجاهات التكنولوجية للموثوقية الميكانيكية والمرونة الميكاترونيكية، على التوالي. تتفوق المفهرسات في خطوط إنتاج الدورات-السريعة والثقيلة-والصلابة العالية-والبيئة القاسية-الثابتة نظرًا لبنيتها الميكانيكية البحتة وسرعتها العالية-وقدرتها على التحميل الثقيل-وخصائص القفل الذاتي الميكانيكية-. في المقابل، تعد الطاولات الدوارة المجوفة، بما تتميز به من تحكم في الحركة قابل للبرمجة بالكامل وإعدادات زاوية مرنة ومزايا التوجيه المجوف وإمكانيات تنسيق الرؤية الجيدة، مناسبة بشكل أفضل للإنتاج المرن والتحولات المتعددة والمتنوعة وسيناريوهات التشغيل المتزامنة المعقدة. في التطبيقات العملية، يجب اختيار آلية الفهرسة الأساسية المناسبة بشكل علمي بناءً على دورة الإنتاج، وظروف التحميل، والمتطلبات البيئية، واحتياجات مرونة الأتمتة لزيادة كفاءة المعدات والقدرة على التكيف مع الإنتاج.
