■ تجميع الدقة
أثناء التجميع ، إذا كانت هناك تشوهات مثل تشوه سطح التثبيت والتجميع المتردد ، فسيتم تدهور أداء المنتج أو حتى تلفه. كما هو موضح في الشكل أدناه ، فإن الجدول التالي هو الدقة الموصى بها للقذيفة المجمعة.
البيانات في () هي قيمة مولد الموجة المتكاملة
■ طريقة التثبيت والخطوة
يجب تطبيق طريقة التثبيت لتثبيت المحرك عند تجميع المحرك لتسريع المخفض
طريقة التثبيت والخطوة على النحو التالي.
(SPLINE الدائري ثابت ، إخراج الدوران المرن ، نسبة السرعة هي النسبة القياسية)

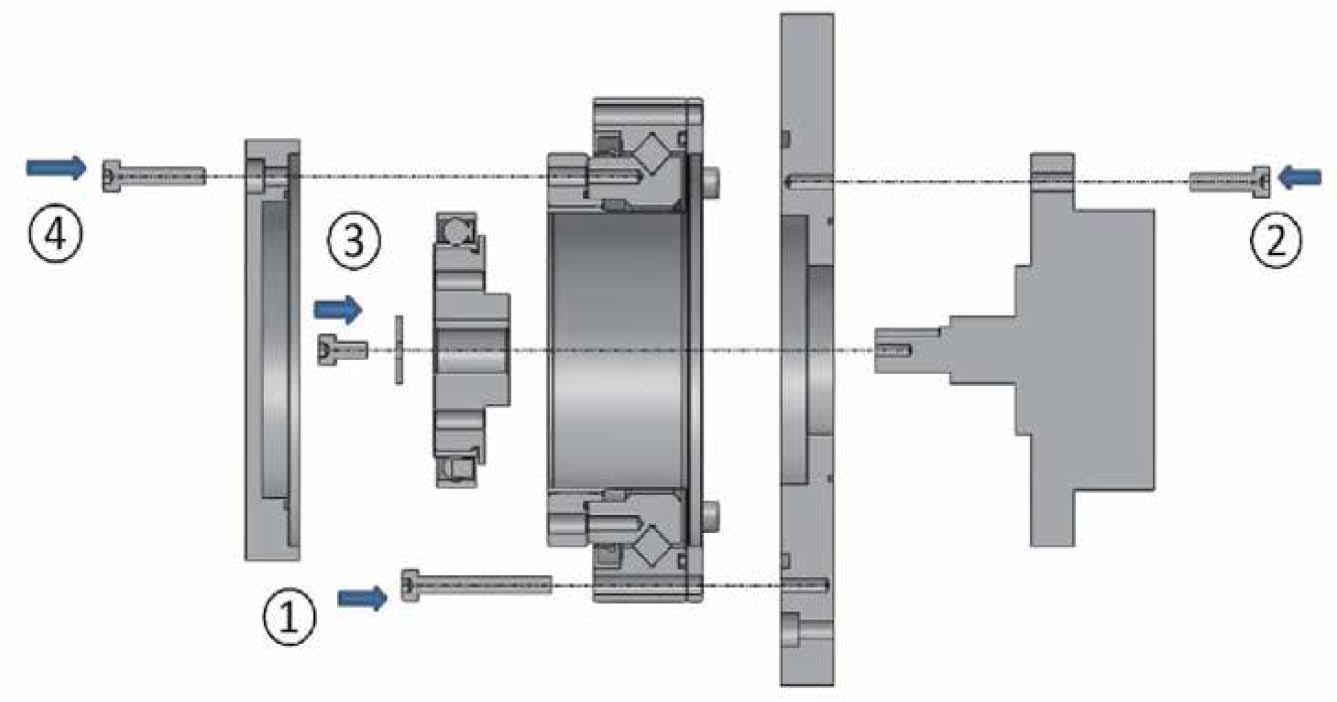

■ الطريقة 1
① تركيب الحافة للتصاعد المحرك على سطح التثبيت للمحرك.
countment مولد الموجة إلى عمود الإخراج من المحرك.
eassemble حاسوب مخفض السرعة.
④ قم بتعيين سرعة المحرك حوالي 100r/min. ابدأ المحرك. قم بربط المسمار في الطريق المتقاطع ، وارتفع بالتساوي من 4 إلى 5 مرات لتتناسب مع قوة قفل المسمار. لمنع الفشل أو تخفيفه أثناء العمل ، يجب أن تكون جميع البراغي من الدرجة 12.9 ومغلفة بسائل قفل مؤشر ترابط Loctite 242.

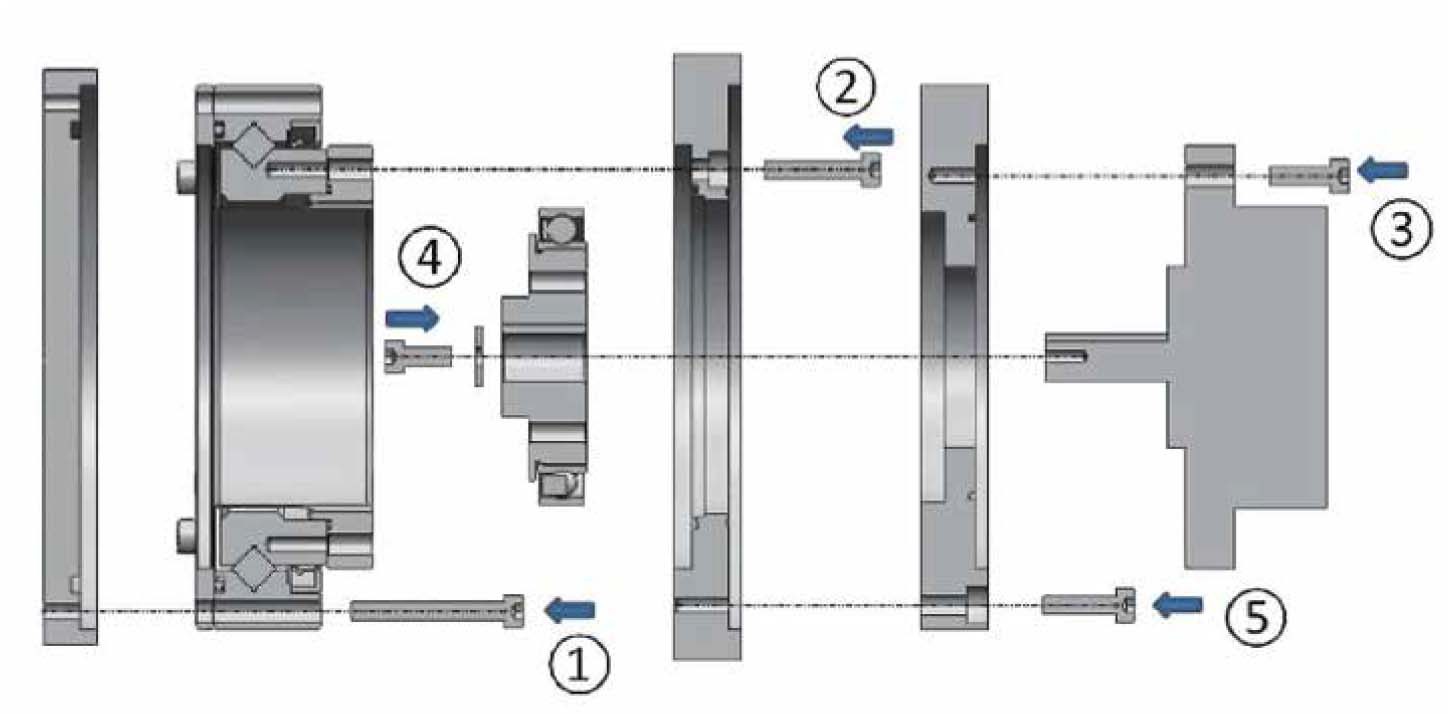

■ الطريقة 2
① قم بتثبيت الحافة إلى جهاز الكمبيوتر الرئيسي لخفض السرعة.
② قم بتثبيت مولد الموجة على عمود الإخراج للمحرك.
③ قم بتثبيت الحافة لتركيب المحرك على سطح التثبيت للمحرك.
④ اضبط سرعة المحرك حوالي 100r/min. ابدأ المحرك. قم بربط المسمار في الطريق المتقاطع ، وارتفع بالتساوي من 4 إلى 5 مرات لتتناسب مع قوة قفل المسمار. لمنع الفشل أو تخفيفه أثناء العمل ، يجب أن تكون جميع البراغي من الدرجة 12.9 ومغلفة بسائل قفل مؤشر ترابط Loctite 242.
ملاحظة:
يرجى ملء الفجوة بين مولد الموجة والشفة المتصاعدة للمحرك مع الشحوم عندما يواجه مولد الموجة صعودًا أو لأسفل.
■ احتياطية التثبيت
قد يهتز مخفض السرعة ويسبب ضوضاء غير طبيعية عند التجميع بطريقة خاطئة ، يرجى الامتثال للاحتياطات أدناه.
■ احتياطية مولد الموجة
1. تجنب التحميل الزائد المضغوط على موضع مولد الموجة عند التجميع. مولد الموجة
يمكن إدخالها بسلاسة عن طريق الدوران.
2. يرجى الانتباه للسيطرة على تأثير إزاحة المركز والانحراف ضمن القيمة الموصى بها ، متى
باستخدام مولد الموجة المتكاملة.
■ احتياطية من خط الدائري و flex spline
1. تأكد من أن سطح التثبيت مسطح وليس مائل.
2. تأكد من عدم وجود ثورة وحواف خشنة ومسائل غريبة في حفرة المسمار.
3. تأكد من وجود معالجة الشطائر وتجنب المعالجة في موضع تثبيت الحالة ، لتجنب التدخل مع خط الدائرة.
■ احتياطات الشحوم
1. يجب أن يكون المحمل المرن مغلفًا بالتساوي مع الشحوم ، ويجب ملء التجويف الذي تشكله العلاقة بين المحرك والشفة المتصاعدة ب 80 ٪ من الشحوم.
2. يجب أن يكون الجدار الداخلي للبطلين المرن مغلفًا بالتساوي بالشم ، ويجب ملء التجويف الذي تشكله العلاقة بين الشريط المرن والشفة بنسبة 80 ٪ من الشحوم.
3. سيتغير أداء الشحوم حسب درجة الحرارة ، وكلما ارتفعت درجة الحرارة ، زاد تدهور التدهور. من أجل ضمان الشحوم دائمًا في حالة جيدة ، يجب أن تكون درجة حرارة توازن الحرارة في قسم درجة الحرارة المرتفعة في المخفض أقل من 70 درجة ، ويجب أن يكون ارتفاع درجة الحرارة أقل من 40 درجة.
4. يتأثر ارتداء كل جزء متحرك من المخفض بشكل أساسي بأداء الشحوم. يجب استبدال الشحوم كل 3000 ساعة من التشغيل لمحرك التوافقي إن أمكن.
■ اعتبارات أخرى
1. لتجنب الأضرار أثناء الاستخدام ، يجب تثبيت محرك التوافقي تحت بيئة نظيفة ، ولا يمكن لأي مادة غريبة الدخول إلى المخفض أثناء التثبيت.
2. يرجى التأكد من أن سطح الترس والمحمل المرن للمخفض يشحم دائمًا. لا ينصح بجعل وجه الأسنان يواجه دائمًا صعودًا ، مما سيؤثر على تأثيرات التشحيم.
3. قم بتثبيت خط الفئة المرن والقطان الدائري على الجهاز أولاً ، ثم قم بتجميع مولد الموجة.
4. عند تثبيت الجهاز ، يتم محاذاة المحور الطويل لمولد الموجة مع المحور الطويل من Flexspline من المخفض. ثم إصلاح المخفض بالمسمار المقابل ، وقم بتشديده قليلاً.
5. يرجى تأكيد أن المشاركة بين الشريحة المرنة والفتحة الدائرية متماثلة 180 درجة ، بعد تجميع مولد الموجة.
6. بمجرد الانتهاء من التثبيت ، يرجى تشغيله بسرعة منخفضة (100 دورة في الدقيقة) أولاً ، إذا كان هناك اهتزاز وضوضاء غير طبيعية ، فيرجى إيقافه على الفور ، والتحقق مما إذا كان التثبيت صحيحًا أم لا ، أو اتصل بنا. لتجنب الأضرار من غير صحيحة تثبيت.
7. متطلبات مستوى التثبيت للتقليل هي: التسطيح 0. 0 1mm ، عموديًا إلى المحور 0. 0.1 مم.
8. لمنع تسرب الشحوم والحفاظ على متانة المخفض ، يجب استخدام آليات الختم المقابلة لمواقع مختلفة ، مثل: أختام الزيت للحركة الدوارة ، حلقات O للأسطح التزاوج من أجزاء مختلفة ، ولغز المسمار للثقوب المسمار.
9. يرجى متابعة ثقب جيب المخفض بدقة في الرسومات لتأكيد تصميم مولد الحافة والموجة. إذا كان ثقب الجيب الذي تم تجاوزه ، فسيؤثر ذلك على تداخل بين Flexspline والشفة أو مولد الموجة ، يؤثر على عمر خدمة المخفض.
10. يجب أن يكون تصميم تركيب المخفض وفقًا لمتطلبات عمق التثبيت لمولد الموجة. عمق التثبيت المختلفة من المخفض.
11. لا يوجد معالجة مضادة للاختداد على سطح المخفض. إذا كانت الوقاية من الصدأ مطلوبة ، فقم بتطبيق مثبط الصدأ على السطح.
